Het project
In opdracht van Sassevaart (een aannemerscombinatie bestaande uit BAM, DEME en Algemene Aannemingen Van Laere N.V.) heeft Hydrauvision Rental 4 hydraulische 30 tons constant tension lieren en 2 elektrisch aangedreven 55 kW hydraulische powerpacks verhuurd voor het afzinken van bodemroosters.
De bodemroosters zijn betonnen caissons van 57 meter bij 17 meter met hierin grote ronde openingen, verdeeld in een raster. Deze bodemroosters zorgen dat het water vanaf de onderzijde gecontroleerd de sluiskolk in- en uitstroomt. Voor het afzinken waren de ronde openingen in het dak van het bodemroosters voorzien van afdichtingsplaten, zodat er geen water in kon komen voordat deze op hun plaats lagen. Op het dak van de roosters werden stalen ballastblokken, bolders, drie meettorens en vier hijspunten bevestigd.
Onze aanpak

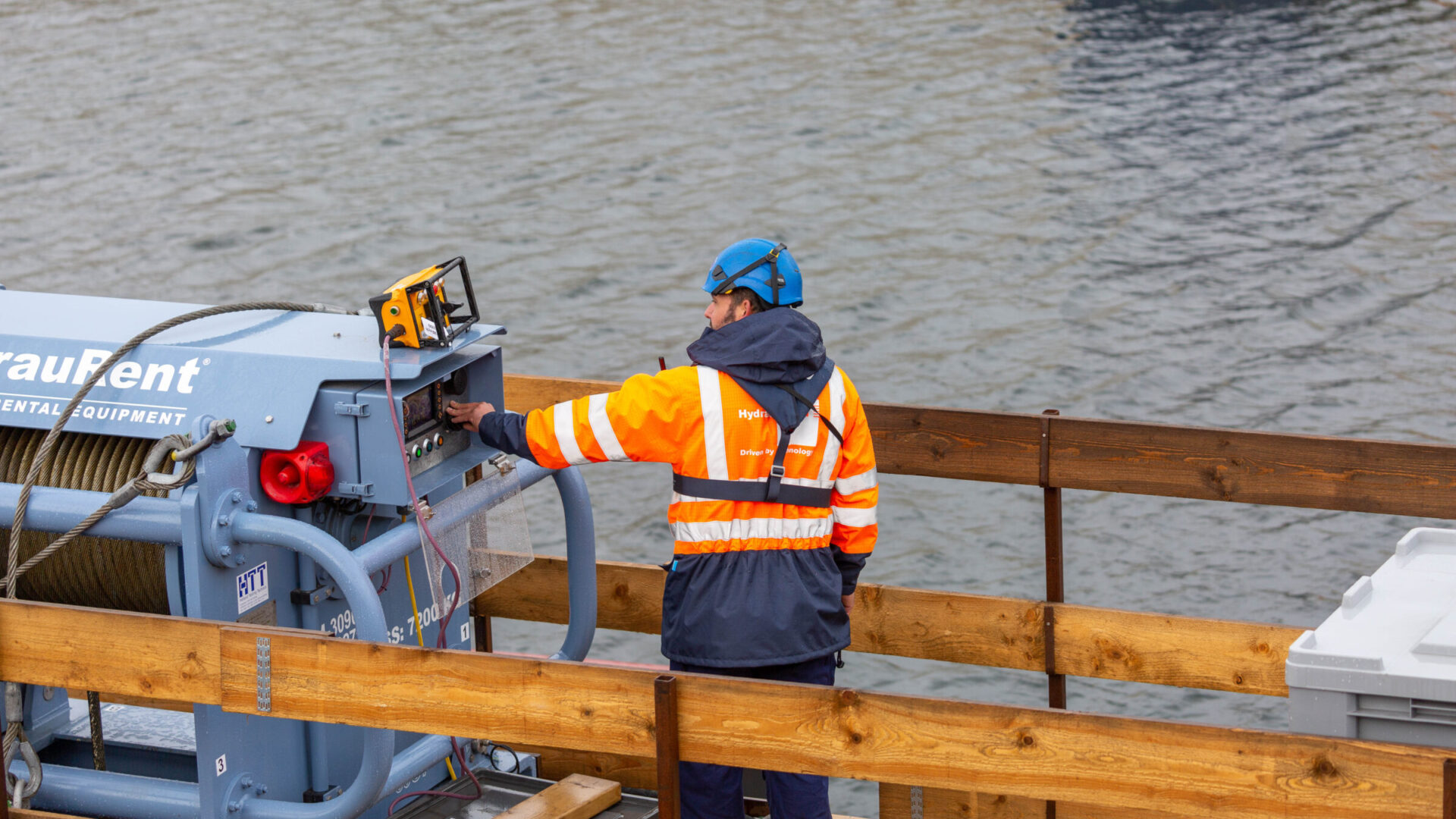

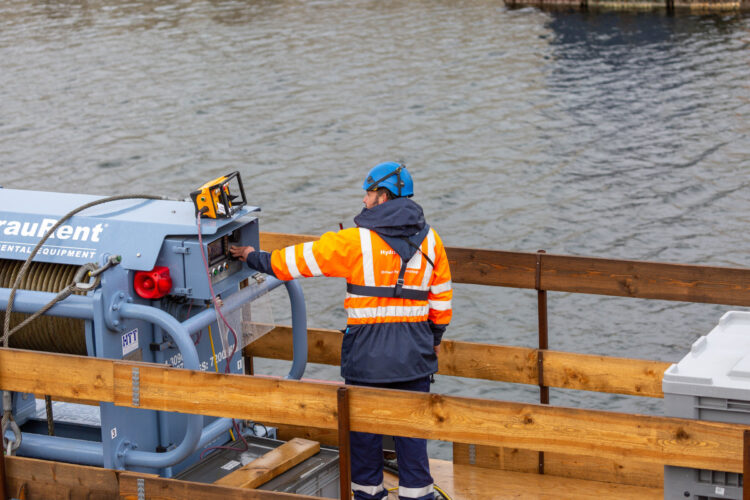

Voor het nauwkeurig begeleiden van het afzinken van de bodemroosters werden twee pontons met elk twee 30 tons CT (constant tension ) HydrauWinches opbouwd, uitgevoerd in een zogenaamde catamaranconstructie drijvend boven de caissons. De 30 tons CT lieren werken volgens “active constant tension” principe, voorzien van kabellengte meeting en load pennen om een nauwkeurige treksterkte en draaduitgifte te verzekeren. Deze waarden worden real-time getoond op het bedieningspaneel.
De vier 30 tons CT afzinklieren werden bevestigd aan de hijspunten van de bodemroosters. Met behulp van de ballasten van de caissons (met een volume van circa 5000 m3) werden de roosters, hangend in de lieren, gecontroleerd naar hun definitieve plaats afgezonken. Door middel van de lieren was het mogelijk om de bodemroosters exact op de juiste plek in de sluiskom te leggen.
Bekijk de video hieronder over het afzinken van het eerste bodemrooster.
