Het project
Shinfox Far East (SFE) gaf TWD de opdracht om een pin pile lifting tool (PPLT) en een jacket flange lifting tool (JFLT) te ontwerpen voor het TPC Offshore Windpark voor de kust van Taiwan. De primaire functie van de PPLT is het tillen van pin piles (boorpalen) voor de installatie van jackets, die dienen als funderingen voor offshore wind turbine.

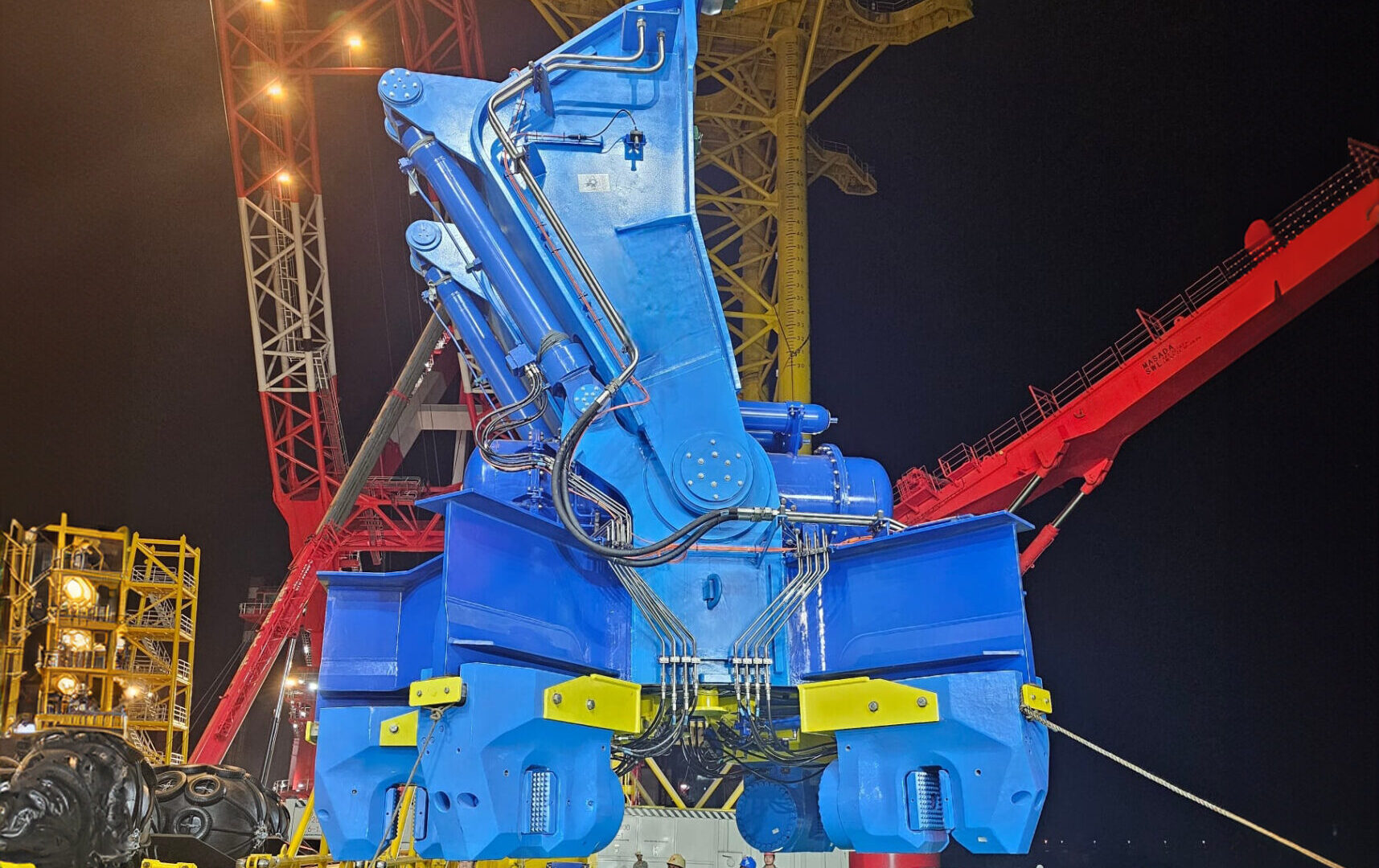

De PPLT is ontworpen om de boorpaal op te tillen en rechtop te zetten door zichzelf vast te zetten met hydraulische klemmen. Het bevat een geleidingsframe om een soepele landing op de boorpaal te garanderen en heeft een werkbelastinglimiet van 800 ton.

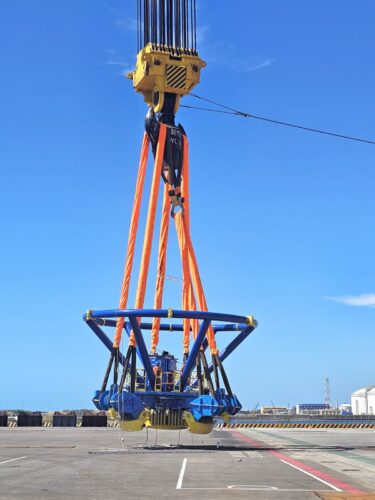

De JFLT is specifiek ontworpen om jackets te tillen, de fundatiestructuren voor offshore windturbinegeneratoren, en kan ook worden gebruikt om de funderingsmal voor de boorpalen op te hijsen.
Het ontwerp van de JFLT omvat drie roterende klemmen die stevig onder de flens van de jacket worden bevestigd en dienen als hijsinterface. Deze klemmen vergrendelen zichzelf tijdens het hijsen, waardoor operationele risico’s aanzienlijk worden verminderd. De klemmen zijn verbonden met een Y-vormige hijsbalk, die is uitgerust met een tuggerframe voor nauwkeurige rotatie en een grijper voor nauwkeurige plaatsing.
Onze aanpak
Hydrauvision ontwierp en leverde de aandrijvingen en besturingen voor beide tools. Dit omvatte:
- Een submersible valve box, die zich boven op de PPLT bevindt en de hydraulische klemmen bedient. Het bevat manifolds, aan de zijkant gelast met de regelkleppen, een externe zuigeraccumulator voor energieopslag, een PLC voor het besturingssysteem en een CCTV-systeem.
- Een PPLT-ondersteuningsmodule, die het verbindingsstuk vormt voor de hydraulische slangen van de umbilical winch. Het bevat de batterijen voor het besturingssysteem en camera’s, een E-kast en hydraulische leidingen voor de aansluiting van de umbilical winch op de PPLT. Deze kast blijft boven het zeewater.
- Een JFLT-ondersteuningsmodule, die batterijen, een E-kast met bedieningspaneel en een hydraulisch powerpack bevat.
- Een lokaal bedieningspaneel (LOP) voor de bediening van beide tools.
We leverden ook een 55 kW elektrisch aangedreven offshore gecertificeerde hydraulische powerpack en de umbilical winch die de PPLT van hydrauliek voorziet. Onze offshore gecertificeerde service-engineers waren ter plaatse in Azië om te assisteren bij de montage en ingebruikname.
